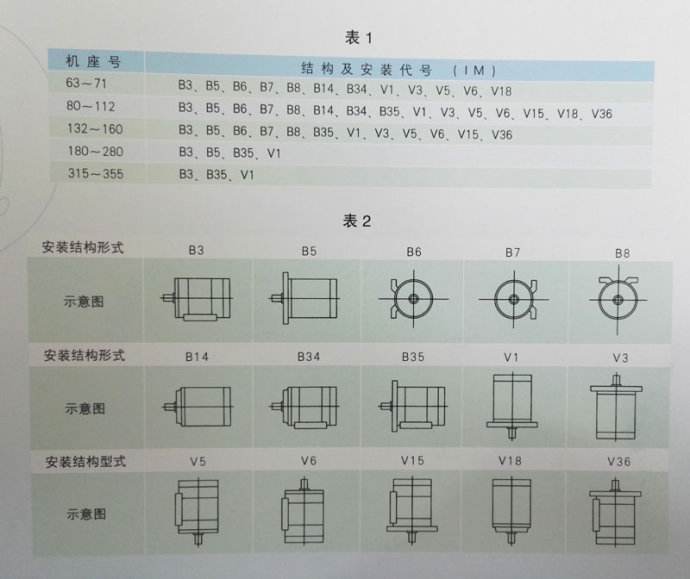

防爆電機型號的安裝方式有IMBx和IMVy兩種代碼形式，IM是國際通用的安裝方式代號：B為臥式軸呈水平方向，V為立式軸與水平方向垂直，X和Y各是1-2個數字，表示連接部位和方向。在臥式中又分為B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30；立式分為V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31。

電機安裝型式代號

IM＋B（或V）＋阿拉伯數字（１－２位）

IM：安裝方式英文“Installation al Mounting type”的縮寫；

B：表示電機在使用時為臥式安裝，軸呈水平方向；

V：表示電機在使用時為立式安裝，軸與水平方向垂直。

說明：電機主軸伸端統一為“D”端，如果為雙軸伸電機，輔助軸伸端統一定義為“N”端

IMB安裝代號釋義

B3——臥式用地腳安裝在基礎構件上；

B35——臥式借用地腳安裝在基礎構件上，并附用凸緣安裝；

B5——臥式用凸緣安裝；

B6——臥式用地腳安裝在墻上，從D端看地腳在左；

B7——臥式用地腳安裝在墻上，從D端看地腳在右；

B8——臥式用地腳安裝在頂上方；

B9——臥式D端無端蓋采用D端機座端面安裝；

B15——臥式采用地腳主安裝，D端無端蓋采用機座端面輔助安裝；

B20——臥式有抬高地腳，并用地腳安裝在基礎構件上。

規律：只有一個數字代號的沒有輔助或附加安裝。

IMV安裝代號釋義

V1——立式用凸緣安裝，D端朝下；

V15——立式用地腳安裝在墻上，并用凸緣作附加安裝，D端朝下；

V3——立式用凸緣安裝，D端朝上；

V5——立式用地腳安裝在墻上， D端朝下；

V6——立式用地腳安裝在墻上， D端朝上；

V８——立式D端無端蓋，用D端機座端面安裝，D端朝下；

V９——立式D端無端蓋，用D端機座端面安裝，D端朝上；

V10——立式機座有凸緣并用其安裝，D端朝下；

V16——立式機座有凸緣并用其安裝，D端朝上；

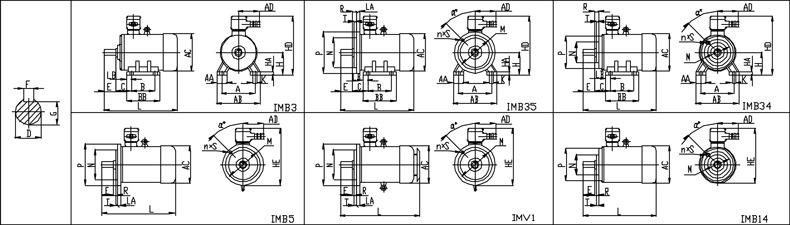

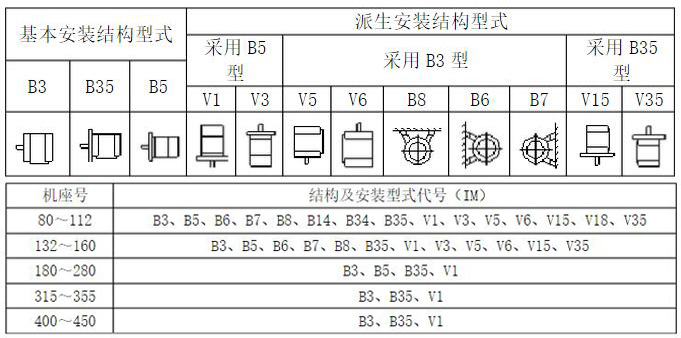

防爆電機常用安裝方式主要有三種結構：B3,B5,B35

1、B3：有底座，無直連安裝法蘭盤，
2、B5：無底座，有直連安裝法蘭盤，
3、B35：有底座，有直連安裝法蘭盤。
