簡單6步教你學會(huì )用搖表測量三相防爆電機的好壞

1.首先我們選擇適合的搖表，比如我們要測的防爆電機電壓是380V，我們就可以選擇500V的搖表

2.正常情況下，搖表拿到手先要檢測一下?lián)u表有沒有問題，如果有問題那么測量就不準確，把兩個表筆短接，搖動手柄指針在0處為正常，分開表筆再搖手柄，指針接近Z大為正在。

3.測量時，我們先把防爆電機接線柱的連接片給去掉，外殼接地，然后把接線端編號，從左到右為UVW.

4.準備好了之后，我們先測一下輸出端與外殼的絕緣阻值，把搖表一端接觸外殼，另外一個表筆分別接觸U,V,W三個接線端，快速搖動搖表，指針接近Z大時為絕緣良好，相反，絕緣可能就有問題。

5.然后我們再測三個繞組之間的絕緣，把搖表表筆分別兩兩接觸三個接線柱測量，搖動搖表，表針指向Z大時為絕緣良好。

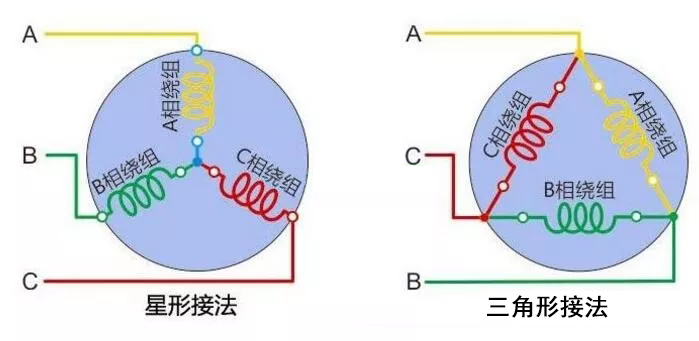

6.如果不想拆防爆電機連接片，也是可以測量的，下面附圖是兩種接法的區別，可以看一下，星型時可以測UVW三個點和中性點之間的電阻，三組的電阻阻值相近為好，角形時UVW三個點兩兩測量，阻值相近即為良好。用萬用表測量電阻值更精確，同時測一下對地電阻。
