——全面解析YBX3防爆電機型號、等級、特點、標準、安裝方式、參數表

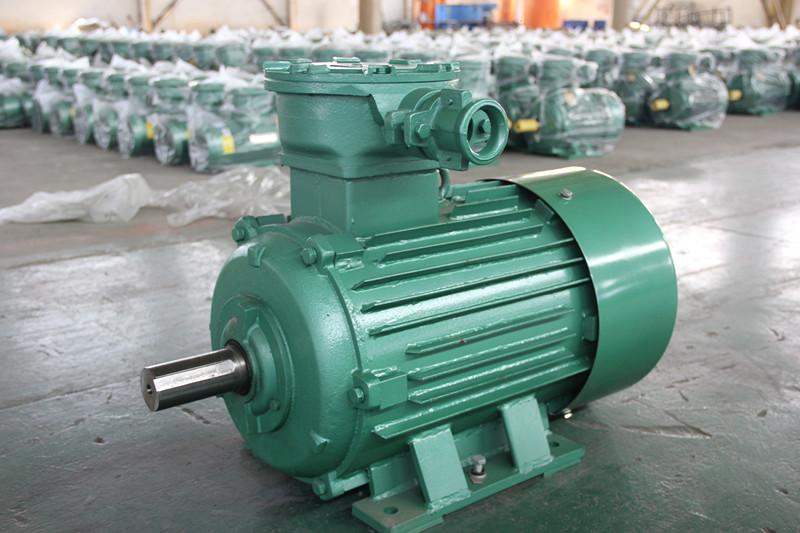

YBX3防爆電機設備特點介紹

      YBX3防爆電機又稱YBX3隔爆型三相異步電動機，是YB3防爆電機的通過技術研發開發出的新一代產品，該電機具有高效、節能、溫升裕度大、壽命長、性能好、噪音低、防爆結構先進，起動性能優良、外形美觀、可靠性高、運行時不產生電火花、使用維護方便等優點。YBX3防爆電機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標，并與IEC60034-30的IE3連結同等。其功率品級和安置尺寸切合IEC尺度并與YB2、YB3系列電動機雷同，有利于出口設置裝備部署配套利用和原有設置裝備部署的更新替換。本系列電動機還可制成濕熱帶型YBX3-TH、干熱帶型YBX3-TA、戶外型YBX3-W和戶外防中等腐化型YBX3-WF1、戶外防強腐化型YBX3-WF2以及戶外濕熱范例YBX3-THW、戶外干熱帶型YBX3-TAW、熱帶型YBX3-T、戶外熱帶型YBX3-TW、戶內防中等腐蝕型YBX3-F1、戶內防強腐蝕型YBX3-F2。

Ex d ⅡC T4 Gb適用于工廠用IIC類，溫度組別為T(mén)1、T2、T3和T4組爆炸性氣體混合物存在的環境。   在YBX3基本系列電動機基礎上，也可制成YBX3-W戶外型、YBX3-TH濕熱帶型、YBX3-THW戶外濕熱帶型、YBX3-TA干熱帶型、YBX3-TAW戶外干熱帶型、YBX3-T熱帶型、YBX3-TW戶外熱帶型及YBX3-WF1戶外中等防腐蝕型等氣候環境條件。 3. 執行標準  YBX3系列高效率隔爆型三相異步電動機主要執行標準如下： GB 755-2008 旋轉電機 定額和性能 GB/T 1032-2012 三相異步電動機試驗方法  GB 3836.1-2010  爆炸性環境  第1部分：設備  通用要求  GB 3836.2-2010  爆炸性環境  第2部分：由隔爆外殼"d"保護的設備 GB/T 4942.1-2006 旋轉電機整體外殼結構的防護等級(IP代碼)分級  GB 10068-2008 軸中心高為56mm及以上電機的機械振動  振動的測量、評定及限值 GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法 GB/T 18613-2012   中小型三相異步電動機能效限定值及能效等級。

YBX3防爆電機主要用于哪些場所？

YBX3防爆電機可用于煤礦井下（非采掘工作面）固定式設備或工廠IIB級，由于YBX3高效防爆電機必須要滿足的防爆要求，所以防爆等級分了很多，有EXDI和EXDII兩種。有EXDI的被用于煤礦井下非采掘面，重要氣體為甲烷。EXDII的被用于工場具有引燃溫度組別為T(mén)1～T4組的可燃性氣體或蒸汽與氛圍形成的爆炸性混淆物場合。溫度組別為T(mén)1—T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所內的機械設備的驅動電機，主要用于煤礦、石油天然、石油化工和化學工業。防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機、輸送機和其他傳動機械。此外，在紡織、冶金、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。

YBX3防爆電機型號有什么含義？分別代表什么？

• YBX3電動機防爆標志代表的意義:ExdⅡBT4Gb

• Ex:防爆電器標志

• d:電氣設備防爆型式(隔爆型)

• ⅡB:電氣設備類別級別(Ⅱ類B級)

• T4:適用溫度組別(T4)

• Gb:保護級別(Gb)

• YBX3防爆電機型號:YBX3-132M2-6F代表的意義解析

• Y:異步電動機

• B:隔爆

• X:高效率節能型

• 3:設計序號，3代表三次設計

• 132:機座的中心高(132mm)

• M:機座長度(M表示中機座)

• 2:2號鐵心長

• 6:極數(6極)

• F:特殊環境代號(防腐型)

電氣類產品分類表

II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

爆炸性混合物T1~T4溫度組別對應表

YBX3防爆電機運行條件和使用標準

YBX3防爆電機運行條件
       額定電壓：380、660、380/660。(基本系列3kW及以下電壓380V為Y接，3kW及以上電壓380V為△接；也可按特殊電壓制造，也可按特殊電壓制造)
   額定頻率：50Hz 或者60Hz。
   定額：連續工作制S1。
       YBX3環境要求使用標準
   海拔不超過1000m，環境空氣溫度隨季節而變化，為-15℃～40℃的戶內環境。
   YBX3 為基本型，適用于戶內環境。
   YBX3-W 適用于戶外型環境。
   YBX3-TH 適用于戶內濕熱帶型環境。
   YBX3-THW 適用于戶外濕熱帶型環境。
   YBX3-TA 適用于戶內干熱帶型環境。
   YBX3-TAW 適用于戶外干熱帶型環境。
   YBX3-T 適用于戶內熱帶型環境。
   YBX3-TW 適用于戶外熱帶型環境。
   YBX3-WF1 適用于戶外中等腐蝕的環境。

YBX3防爆電機機座號對應安裝方式表

YBX3防爆電機的安裝方式符合GB997《電機結構及安裝型式代號》及IEC34-7 的規定。本系列電動機有以下5 種基本結構型式：    B3有底座，無直連安裝法蘭盤，B5無底座，有直連安裝法蘭盤，B35有底座，有直連安裝法蘭盤。 B14—機座不帶底腳、端蓋有小凸緣；B34—機座帶底腳、端蓋有小凸緣。本系列電動機在上述5 種基本結構上，可派生15 種常用結構及安裝型式見下表:

YBX3防爆電機各種安裝方式示意圖


YBX3防爆電機（高效節能電機）享受?chē)�家補貼嗎？補貼功率范圍是多少？

為了促進快速更換高效節能電機的進度，國家發布了使用高效節能電機(YBX3防爆電機為低壓三相異步電機)補貼政策，具體內容為

財政部、國家發展改革委聯合出臺《關于印發節能產品惠民工程高效電機推廣實施細則的通知》,將高效電機納入節能產品惠民工程實施范圍,采取財政補貼方式進行推廣。

對能效等級為一級和二級的低壓三相異步電機給予每千瓦15-40 元補貼;高壓三相異步電機給予每千瓦12 元補貼;稀土永磁電機給予每千瓦40-60 元補貼。

政策補貼范圍：

1.額定功率為0.55千瓦（含）—315千瓦（含），額定電壓為690伏及以下的低壓三相異步電動機（簡稱低壓三相異步電機）。

2.額定功率為0.55千瓦（含）—315千瓦（含），額定電壓為690伏及以下的稀土永磁三相同步電動機（簡稱稀土永磁電機）。

3.額定功率為355千瓦（含）—25000千瓦（含），額定電壓為6000伏或10000伏的高壓三相異步電動機（簡稱高壓三相異步電機）。
