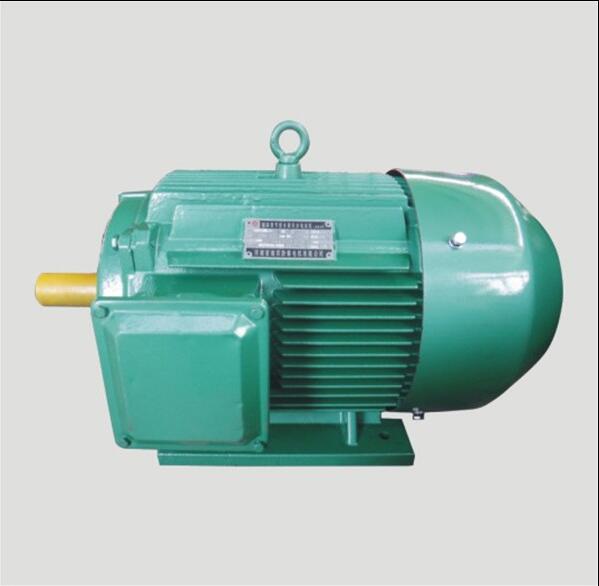

TYCX系列抽油機專用超高效三相永磁同步電動機

1.概述

     TYCX系列高效三相永磁同步電機是一種稀土永磁同步電動機，是在異步電機的轉子內部安裝稀土釹鐵硼中勵磁電流所提供的磁場，制成具有自起動能力的永磁電流同步電機。在穩定運行時，轉子上沒有電阻損耗，可以減少總損耗的20%-30%，因而效率可以提高3-4個百分點。它具有高起動轉矩，高過載能力，高效率，高功率因數，運行平穩，維護簡單，互換性強等一系列特點，集中了異步電機和一般同步電機的優點，克服了兩者的缺點，可取代通用系列異步電機和同步電機，應用于各種場合。

        經多個油田測試和長期使用，與普通異步電動機相比，平均運行電流降低50%以上，視為功率降低50%以上，功率因數高達0.98以上，無功節電率達85%，有功節電率達17%，平均節電率達10%-30%。是國家“節能產品惠民工程”指定產品，中石化電機節能改造指定產品。產品被廣泛應用于江漢，河南、華東、中原、勝利、長慶新疆等各大油田。

       該系列產品的效率指標符合GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同等產品的國家先進水平。

       該系列產品為全封閉、自扇冷結構。具有設計新穎、結構緊湊、造型美觀、效率和轉矩高、起動轉矩性能好、節能、噪聲低、振動小、運行安全可靠等優點。（T同步 Y永磁  CX超高效）

       該系列產品具有自起動能力，在25%-120%負載范圍內，相對于同規格異步電動機具有更高的效率、經濟運行范圍寬、具有顯著的節能效果。電機溫升低、在額定負載下，電機的溫升在30-50K。該系列產品主要適用于游梁式抽油機及其他類似需要高起動轉矩負載的設備上。

2.基本參數
  額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
  調頻范圍：5-50HZ、50Hz-100Hz、5-100Hz
  功率范圍：2.2-90KW
  絕緣等級：F
  防護等級：IP54
  冷卻方式：IC411
  安裝方式：IMB3
